Trong nhiều nhà máy, máy móc hoạt động liên tục nhưng dữ liệu sản xuất vẫn được tổng hợp bằng giấy tờ, Excel hoặc báo cáo cuối ca. Khi PLC, CNC và hệ thống quản lý sản xuất chưa được kết nối, doanh nghiệp thường chỉ nhìn thấy vấn đề sau khi tiến độ đã chậm, hàng lỗi đã phát sinh hoặc kế hoạch giao hàng bị ảnh hưởng.
Kết nối PLC, CNC và MES là bước quan trọng giúp doanh nghiệp chuyển từ quản lý dựa trên báo cáo thủ công sang vận hành dựa trên dữ liệu thực tế, chính xác và xuyên suốt.
1. PLC, CNC và MES đóng vai trò gì trong nhà máy?
PLC – Bộ điều khiển tại hiện trường sản xuất
PLC (Programmable Logic Controller) là bộ điều khiển logic có thể lập trình, thường được sử dụng để điều khiển máy móc, dây chuyền, cảm biến, động cơ, robot và các thiết bị tự động hóa khác. PLC tiếp nhận tín hiệu từ hiện trường, xử lý theo chương trình đã cài đặt và gửi lệnh điều khiển đến thiết bị.
Thông qua PLC, doanh nghiệp có thể thu thập các dữ liệu như:
Trạng thái máy chạy, dừng hoặc lỗi.
Tín hiệu bắt đầu và kết thúc chu kỳ.
Số lượng sản phẩm hoàn thành.
Nhiệt độ, áp suất, dòng điện, tốc độ và các thông số vận hành.
Mã lỗi, thời điểm cảnh báo và thời gian hoạt động của thiết bị.
CNC – Nguồn dữ liệu của hoạt động gia công
CNC (Computer Numerical Control) là hệ thống điều khiển số bằng máy tính, được sử dụng phổ biến trong máy tiện, máy phay, máy cắt, máy mài và các thiết bị gia công cơ khí chính xác. Bên trong máy CNC chứa nhiều dữ liệu liên quan trực tiếp đến tiến độ và chất lượng sản xuất.
Chương trình gia công đang được thực hiện.
Tốc độ trục chính, tốc độ chạy dao và thời gian chu kỳ.
Trạng thái máy, chế độ vận hành và số lượng chi tiết đã gia công.
Mã cảnh báo, lịch sử dừng máy và thông tin dao cụ.
MES – Hệ thống quản lý thực thi sản xuất
MES (Manufacturing Execution System) là hệ thống quản lý và theo dõi quá trình thực thi sản xuất tại nhà máy. Nếu ERP quản lý kế hoạch tổng thể, đơn hàng, kho và tài chính thì MES tập trung vào những gì đang thực sự diễn ra tại hiện trường: lệnh sản xuất, công đoạn, sản lượng, chất lượng, thiết bị, nhân sự và tiến độ.
MES đóng vai trò cầu nối giữa tầng quản trị doanh nghiệp và tầng điều khiển thiết bị, giúp dữ liệu từ máy móc trở thành thông tin phục vụ điều hành.
2. Vì sao doanh nghiệp cần kết nối PLC, CNC và MES?
Một hệ thống MES chỉ phát huy đầy đủ giá trị khi dữ liệu đầu vào phản ánh đúng tình trạng sản xuất. Nếu dữ liệu vẫn được nhập thủ công sau mỗi ca, MES mới chỉ là công cụ tổng hợp báo cáo, chưa tạo ra năng lực quản lý theo thời gian thực.
2.1. Loại bỏ báo cáo thủ công và chậm trễ. Dữ liệu sản lượng, thời gian chạy, thời gian dừng và cảnh báo có thể được ghi nhận tự động từ máy. Nhân sự hiện trường chỉ cần bổ sung những thông tin cần yếu tố con người, chẳng hạn nguyên nhân chờ vật tư, thiếu nhân lực hoặc thay đổi kế hoạch.
2.2. Theo dõi sản xuất theo thời gian thực. Nhà quản lý có thể biết máy nào đang chạy, máy nào đang dừng, lệnh sản xuất nào đang thực hiện, sản lượng thực tế so với kế hoạch và công đoạn nào có nguy cơ chậm tiến độ.
2.3. Đo lường chính xác hiệu suất thiết bị. Kết nối dữ liệu giúp doanh nghiệp tính toán thời gian hoạt động thực tế, thời gian dừng máy, tốc độ sản xuất, tỷ lệ sản phẩm đạt, sản phẩm lỗi và chỉ số OEE. Nhờ đó, nhà quản lý không chỉ biết máy có chạy hay không mà còn biết máy đang tạo ra giá trị hiệu quả đến mức nào.
2.4. Kết nối kế hoạch với thực tế. Bộ phận kế hoạch có thể theo dõi tỷ lệ hoàn thành, năng lực còn lại, nguy cơ trễ lệnh và nhu cầu điều chuyển sản xuất sang máy khác. Kế hoạch trở thành dữ liệu động, liên tục được cập nhật theo hoạt động thực tế dưới xưởng.
2.5. Phân tích nguyên nhân dừng máy. MES có thể ghi nhận thời điểm máy dừng từ PLC hoặc CNC, sau đó yêu cầu người vận hành lựa chọn nguyên nhân như chờ nguyên vật liệu, thay dao, thiết lập máy, sự cố kỹ thuật, kiểm tra chất lượng hoặc thiếu nhân sự. Doanh nghiệp nhờ đó xác định được tổn thất lớn nhất để ưu tiên cải tiến.
2.6. Nâng cao kiểm soát chất lượng và truy xuất. Dữ liệu máy được liên kết với lệnh sản xuất, sản phẩm, công đoạn, ca làm việc và người vận hành. Khi xảy ra lỗi, bộ phận chất lượng có thể nhanh chóng khoanh vùng máy, thời điểm và lô hàng liên quan.
2.7. Hỗ trợ bảo trì chủ động. Lịch sử vận hành, số giờ máy chạy, số chu kỳ, cảnh báo và tần suất sự cố giúp bộ phận kỹ thuật xây dựng kế hoạch bảo trì phù hợp, hạn chế tình trạng máy hỏng đột ngột làm gián đoạn sản xuất.

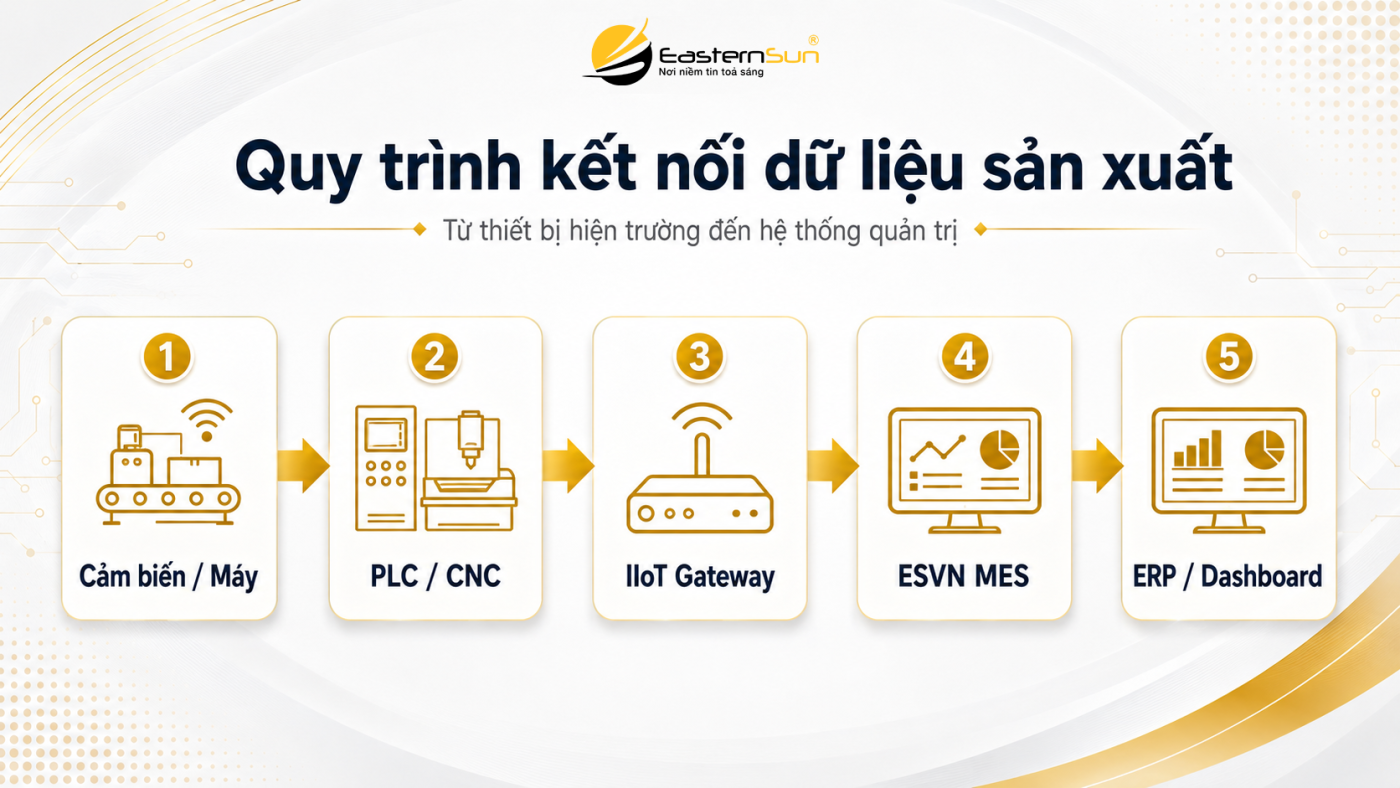

3. Dòng dữ liệu từ máy đến MES diễn ra như thế nào?
Tùy theo đời máy, hãng sản xuất và hạ tầng hiện có, dữ liệu có thể được thu thập thông qua OPC UA, Modbus TCP/RTU, MQTT, MTConnect, Ethernet, API, cơ sở dữ liệu trung gian hoặc tín hiệu cảm biến bổ sung.
Với máy đời mới, dữ liệu có thể được khai thác trực tiếp từ bộ điều khiển. Với máy đời cũ hoặc không hỗ trợ giao thức mở, doanh nghiệp có thể sử dụng thiết bị IIoT Gateway để thu thập các tín hiệu cần thiết. Mục tiêu không phải là kết nối càng nhiều dữ liệu càng tốt, mà là lựa chọn đúng dữ liệu phục vụ quản lý sản xuất, chất lượng, bảo trì và cải tiến.
4. Nhà máy gặp vấn đề gì khi máy móc không được kết nối?
Một nhà máy có thể sở hữu nhiều máy CNC hiện đại nhưng vẫn quản lý theo phương pháp thủ công. Khi đó, dữ liệu nằm riêng trong từng máy và chưa được chuyển thành thông tin quản trị.
Sản lượng trên báo cáo không khớp với thực tế.
Không biết chính xác máy dừng bao lâu và vì sao dừng.
Kế hoạch sản xuất chậm được cập nhật; bộ phận kế hoạch phải liên tục gọi xuống xưởng.
Thông tin chất lượng tách rời dữ liệu sản xuất.
Khó truy xuất lịch sử vận hành của từng lô hàng.
Bảo trì phụ thuộc nhiều vào kinh nghiệm của kỹ thuật viên.
Ban lãnh đạo thiếu dashboard tổng thể theo thời gian thực.
Đây là tình trạng “máy móc tự động nhưng quản trị vẫn thủ công”.

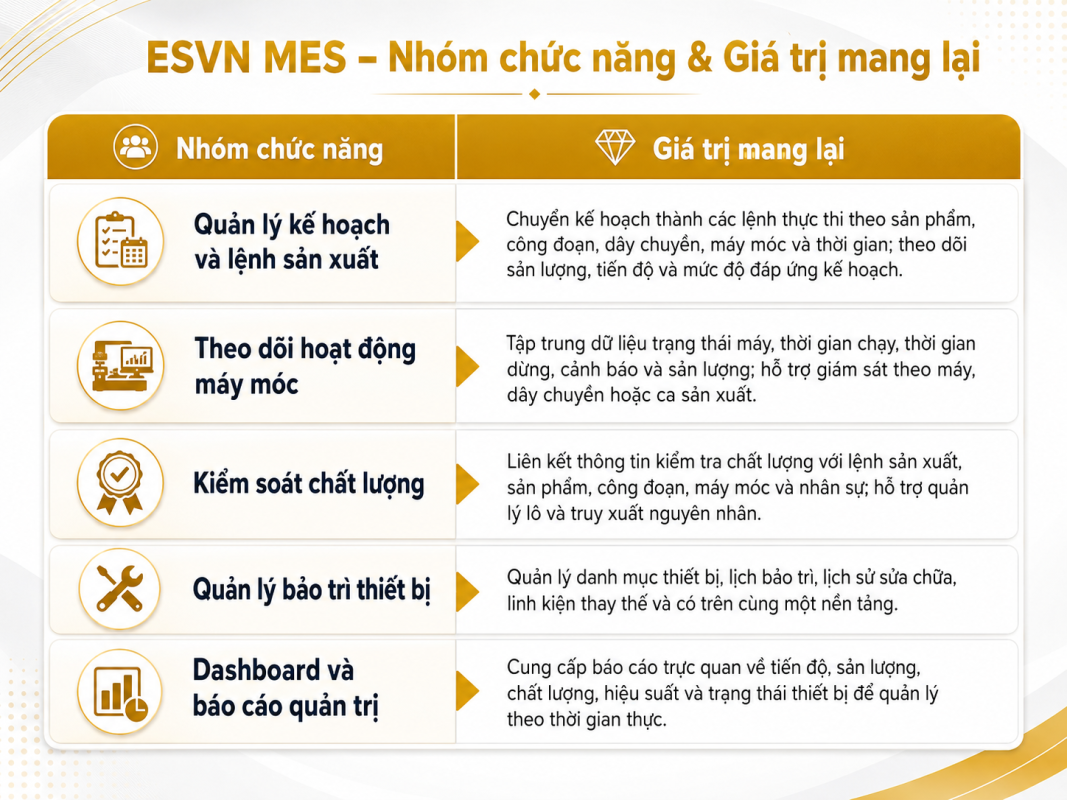

5. ESVN MES – Kết nối dữ liệu và quản lý sản xuất trên một nền tảng
ESVN MES là hệ thống quản lý thực thi sản xuất do Eastern Sun phát triển, hướng đến việc kết nối kế hoạch, con người, máy móc, chất lượng và dữ liệu vận hành trong nhà máy. Hệ thống giúp doanh nghiệp số hóa hiện trường sản xuất, đồng bộ thông tin giữa các bộ phận và nâng cao năng lực ra quyết định dựa trên dữ liệu.
6. Smart IIoT Box – Cầu nối giữa máy móc và ESVN MES
Không phải nhà máy nào cũng sử dụng máy móc cùng hãng, cùng đời hoặc cùng giao thức kết nối. Smart IIoT Box của Eastern Sun được phát triển để hỗ trợ thu thập và đồng bộ dữ liệu từ các thiết bị máy móc riêng lẻ, đóng vai trò trung gian giữa hiện trường và ESVN MES.
Kết nối với PLC, cảm biến và thiết bị sản xuất.
Ghi nhận trạng thái máy chạy, dừng và lỗi.
Thu thập sản lượng, thời gian vận hành và các thông số cần thiết.
Đồng bộ dữ liệu từ nhiều loại máy khác nhau.
Cung cấp dữ liệu cho dashboard MES và hỗ trợ cảnh báo bất thường.
Mô hình này phù hợp với các nhà máy có cả máy mới và máy cũ, thiết bị đến từ nhiều nhà sản xuất hoặc chưa có hạ tầng kết nối dữ liệu đồng bộ.
7. ESVN MES phù hợp với những doanh nghiệp nào?
Doanh nghiệp nên xem xét triển khai ESVN MES và kết nối dữ liệu máy khi xuất hiện một hoặc nhiều tình trạng sau:
Sản lượng vẫn được ghi chép bằng giấy hoặc Excel.
Không theo dõi được tiến độ sản xuất theo thời gian thực.
Không xác định được nguyên nhân chính gây dừng máy.
Dữ liệu máy móc phân tán theo từng thiết bị.
Kế hoạch và thực tế thường xuyên sai lệch.
Khó đo lường hiệu suất máy, nhân công và công đoạn.
Sản phẩm lỗi khó truy xuất về máy hoặc thời điểm sản xuất.
Hoạt động bảo trì chủ yếu diễn ra sau khi máy hỏng.
Ban lãnh đạo thiếu dashboard tổng thể về nhà máy.
8. Lộ trình kết nối PLC, CNC và MES hiệu quả
Bước 1 – Khảo sát hiện trạng máy móc. Lập danh sách máy, hãng sản xuất, đời máy, bộ điều khiển, giao thức hỗ trợ và các tín hiệu có thể khai thác.
Bước 2 – Xác định mục tiêu quản trị. Ưu tiên vấn đề cần giải quyết như theo dõi sản lượng, phân tích dừng máy, tính OEE, kiểm soát chất lượng hoặc quản lý bảo trì.
Bước 3 – Chuẩn hóa dữ liệu. Thống nhất mã máy, mã công đoạn, trạng thái vận hành, nguyên nhân dừng, định mức chu kỳ và cách tính chỉ số.
Bước 4 – Thí điểm trên một khu vực. Lựa chọn dây chuyền hoặc nhóm máy tiêu biểu để kiểm tra độ chính xác dữ liệu và mức độ phù hợp của quy trình.
Bước 5 – Kết nối với các hệ thống quản trị. Sau khi dữ liệu máy ổn định, mở rộng kết nối MES với ERP, kho, chất lượng, bảo trì và dashboard điều hành.
Bước 6 – Nhân rộng toàn nhà máy. Mở rộng theo từng phân xưởng, dây chuyền hoặc nhóm thiết bị để kiểm soát ngân sách và hạn chế rủi ro triển khai.
Kết luận
PLC giúp điều khiển thiết bị. CNC thực hiện chương trình gia công. MES quản lý quá trình sản xuất. Giá trị lớn nhất chỉ xuất hiện khi ba thành phần này được kết nối thành một dòng dữ liệu xuyên suốt.
Khi dữ liệu từ máy móc được chuyển tự động lên ESVN MES, doanh nghiệp có thể theo dõi sản xuất theo thời gian thực, đo lường chính xác hiệu suất, phát hiện nguyên nhân dừng máy, kiểm soát chất lượng, hỗ trợ bảo trì và điều chỉnh kế hoạch kịp thời.
