Control Chart là công cụ quan trọng trong quản lý chất lượng, giúp doanh nghiệp theo dõi mức độ ổn định của quá trình sản xuất, nhận diện sớm các biến động bất thường và hạn chế nguy cơ phát sinh sản phẩm lỗi. Thay vì chỉ kiểm tra chất lượng ở cuối dây chuyền, doanh nghiệp có thể sử dụng Control Chart để phát hiện vấn đề ngay trong quá trình vận hành và chủ động xử lý trước khi lỗi lan rộng.
Bài viết dưới đây sẽ giúp doanh nghiệp hiểu rõ Control Chart là gì, cách đọc biểu đồ kiểm soát, các loại biểu đồ phổ biến và cách ứng dụng vào hoạt động quản lý chất lượng trong sản xuất.
1. Control Chart là gì và có vai trò như thế nào?
Control Chart, hay còn gọi là biểu đồ kiểm soát, là công cụ thống kê dùng để theo dõi sự biến động của một quá trình theo thời gian. Đây là một trong những công cụ nền tảng của SPC – Statistical Process Control, hay kiểm soát quá trình bằng phương pháp thống kê.
Trong sản xuất, Control Chart thường được sử dụng để theo dõi các chỉ tiêu như:
- Kích thước sản phẩm;
- Trọng lượng;
- Độ dày;
- Nhiệt độ;
- Áp suất;
- Thời gian chu kỳ;
- Tỷ lệ sản phẩm lỗi;
- Số lượng lỗi trên sản phẩm.

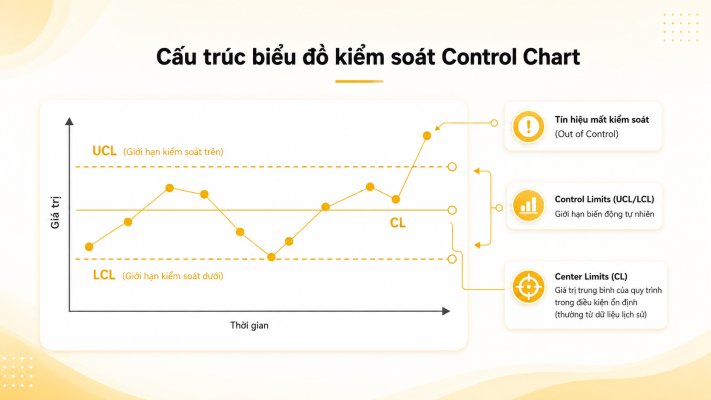

Một biểu đồ kiểm soát cơ bản thường bao gồm ba đường chính:
CL – Center Line: đường trung tâm, thể hiện giá trị trung bình của quá trình.
UCL – Upper Control Limit: giới hạn kiểm soát trên.
LCL – Lower Control Limit: giới hạn kiểm soát dưới.
Các giá trị đo được sẽ được thể hiện theo thời gian hoặc theo thứ tự lấy mẫu. Khi dữ liệu dao động ổn định trong phạm vi kiểm soát, quá trình thường được xem là đang vận hành ổn định về mặt thống kê. Ngược lại, khi xuất hiện điểm vượt giới hạn hoặc các xu hướng bất thường, doanh nghiệp cần kiểm tra nguyên nhân.
Control Chart mang lại nhiều giá trị cho hoạt động sản xuất như:
- Phát hiện biến động bất thường sớm;
- Hạn chế sản phẩm NG và phế phẩm;
- Giảm chi phí sửa chữa, tái gia công;
- Theo dõi mức độ ổn định của máy móc và công đoạn;
- Hỗ trợ cải tiến liên tục;
- Nâng cao khả năng ra quyết định dựa trên dữ liệu.
Điểm quan trọng là Control Chart giúp doanh nghiệp chuyển từ tư duy “phát hiện lỗi sau khi đã xảy ra” sang “phát hiện dấu hiệu bất thường trước khi lỗi trở nên nghiêm trọng”.
2. Cách đọc và hiểu biểu đồ Control Chart
Một trong những nhầm lẫn phổ biến khi sử dụng Control Chart là cho rằng chỉ cần dữ liệu không vượt UCL hoặc LCL thì quá trình hoàn toàn bình thường.
Trên thực tế, doanh nghiệp cần quan sát cả xu hướng của dữ liệu.
Ví dụ, nếu kích thước sản phẩm liên tục tăng:
20,01 → 20,02 → 20,03 → 20,05 → 20,06 mm
thì dù các giá trị vẫn nằm trong giới hạn cho phép, đây vẫn có thể là dấu hiệu máy đang bị lệch hoặc dụng cụ đang mòn.

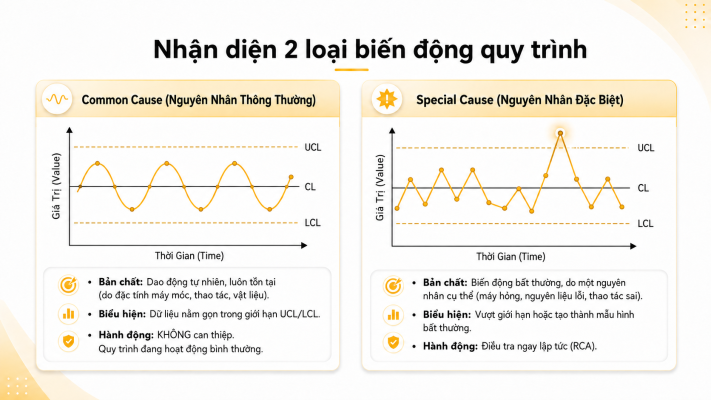

Một số dấu hiệu thường cần được chú ý gồm:
- Một hoặc nhiều điểm vượt UCL hoặc LCL;
- Nhiều điểm liên tiếp nằm cùng một phía của đường trung tâm;
- Dữ liệu tăng hoặc giảm liên tục;
- Mức dao động đột nhiên lớn hơn bình thường;
- Xuất hiện chu kỳ tăng – giảm lặp lại.
Control Chart cũng cần được phân biệt với giới hạn kỹ thuật của sản phẩm.
Control Limit phản ánh mức độ biến động thực tế của quá trình.
Trong khi đó, Specification Limit phản ánh yêu cầu kỹ thuật do khách hàng, bản vẽ hoặc tiêu chuẩn sản phẩm quy định.
Ví dụ, sản phẩm có yêu cầu:
20 ± 0,1 mm
thì giới hạn kỹ thuật là từ 19,9 mm đến 20,1 mm.
Một sản phẩm có thể vẫn nằm trong giới hạn kỹ thuật nhưng Control Chart đã cho thấy quá trình đang dịch chuyển bất thường. Nếu doanh nghiệp chỉ chờ đến khi sản phẩm vượt tiêu chuẩn mới xử lý thì thường đã quá muộn.
3. Các loại Control Chart phổ biến trong sản xuất
Tùy theo loại dữ liệu cần theo dõi, doanh nghiệp có thể sử dụng các loại Control Chart khác nhau.
Đối với dữ liệu đo lường liên tục như kích thước, trọng lượng, nhiệt độ hay thời gian, các biểu đồ thường gặp gồm:
X-bar Chart: theo dõi giá trị trung bình của các nhóm mẫu.
R Chart: theo dõi mức chênh lệch giữa giá trị lớn nhất và nhỏ nhất trong nhóm mẫu.
S Chart: theo dõi độ lệch chuẩn và mức độ phân tán của dữ liệu.
I-MR Chart: phù hợp khi mỗi thời điểm chỉ ghi nhận một giá trị đo.
Đối với dữ liệu thuộc tính như số sản phẩm lỗi hoặc số lỗi, doanh nghiệp có thể sử dụng:
P Chart: theo dõi tỷ lệ sản phẩm không đạt.
NP Chart: theo dõi số lượng sản phẩm không đạt khi kích thước mẫu cố định.
C Chart: theo dõi số lượng lỗi trên một đơn vị.
U Chart: theo dõi số lỗi trên mỗi đơn vị khi kích thước mẫu thay đổi.
Có thể tham khảo cách lựa chọn nhanh như sau:
| Loại dữ liệu | Trường hợp | Control Chart | Dữ liệu đo | Nhiều mẫu mỗi lần kiểm tra | X-bar & R | Dữ liệu đo | Nhóm mẫu lớn | X-bar & S | Dữ liệu đo | Một giá trị mỗi lần | I-MR | Đạt / Không đạt | Theo dõi tỷ lệ lỗi | P Chart | Đạt / Không đạt | Theo dõi số lượng lỗi | NP Chart | Số lỗi | Kích thước mẫu cố định | C Chart | Số lỗi | Kích thước mẫu thay đổi | U Chart |
|---|
Việc lựa chọn đúng loại biểu đồ giúp doanh nghiệp tránh phân tích sai dữ liệu và đưa ra quyết định không chính xác.
4. Quy trình ứng dụng Control Chart trong sản xuất
Để Control Chart mang lại hiệu quả, doanh nghiệp cần triển khai theo một quy trình thống nhất.
Trước tiên, cần xác định rõ đặc tính chất lượng cần kiểm soát. Không phải mọi thông số đều cần đưa lên Control Chart. Doanh nghiệp nên ưu tiên những chỉ tiêu có ảnh hưởng lớn đến chất lượng sản phẩm như kích thước quan trọng, độ dày, nhiệt độ, trọng lượng, thời gian chu kỳ hoặc tỷ lệ lỗi.
Tiếp theo, doanh nghiệp cần chuẩn hóa cách thu thập dữ liệu, bao gồm:
- Tần suất lấy mẫu;
- Kích thước mẫu;
- Thiết bị đo;
- Vị trí đo;
- Người thực hiện;
- Phương pháp đo.
Sau khi có đủ dữ liệu, doanh nghiệp xây dựng đường trung tâm và các giới hạn kiểm soát phù hợp với quá trình.
Trong quá trình sản xuất, dữ liệu tiếp tục được cập nhật để theo dõi xu hướng. Khi phát hiện bất thường, bộ phận liên quan cần có quy trình phản ứng rõ ràng:
Phát hiện → Xác nhận → Tìm nguyên nhân → Khắc phục → Kiểm tra lại → Tiếp tục sản xuất.
Để phân tích nguyên nhân, doanh nghiệp có thể sử dụng phương pháp 5M1E:
- Man: Con người;
- Machine: Máy móc;
- Material: Nguyên vật liệu;
- Method: Phương pháp;
- Measurement: Đo lường;
- Environment: Môi trường.
Ví dụ, nếu kích thước sản phẩm bắt đầu tăng dần theo thời gian, nguyên nhân có thể đến từ dao cụ bị mòn, máy bị lệch, thay đổi lot vật liệu hoặc điều kiện nhiệt độ.
Điều quan trọng là Control Chart không nên chỉ dừng ở việc hiển thị biểu đồ. Mỗi cảnh báo cần được gắn với một hành động xử lý cụ thể.
5. Những sai sót thường gặp khi sử dụng Control Chart
Một số doanh nghiệp triển khai Control Chart nhưng chưa đạt hiệu quả do vẫn tồn tại nhiều hạn chế trong cách quản lý dữ liệu và phản ứng với bất thường.
Sai sót đầu tiên là nhầm Control Limit với Specification Limit, dẫn đến đánh giá sai trạng thái của quá trình.
Sai sót tiếp theo là chỉ quan tâm đến những điểm vượt giới hạn mà bỏ qua các xu hướng tăng, giảm hoặc dịch chuyển bất thường.
Ngoài ra, dữ liệu đầu vào không chính xác cũng là vấn đề lớn. Nếu thiết bị đo chưa được hiệu chuẩn, phương pháp lấy mẫu không thống nhất hoặc nhân viên nhập sai dữ liệu thì biểu đồ cũng không thể phản ánh đúng thực tế.
Một vấn đề phổ biến khác là quản lý dữ liệu bằng Excel hoặc giấy.
Quy trình:
Đo → Ghi giấy → Nhập Excel → Tổng hợp → Lập biểu đồ
thường khiến dữ liệu bị chậm, dễ sai sót và khó cảnh báo kịp thời.
Đặc biệt, khi dữ liệu Control Chart không được kết nối với lệnh sản xuất, máy móc, ca làm việc, nhân viên hoặc lot nguyên vật liệu, việc truy tìm nguyên nhân trở nên rất khó khăn.
Ví dụ, khi xuất hiện một điểm bất thường, QC cần biết ngay:
- Thuộc mã hàng nào;
- Lệnh sản xuất nào;
- Máy nào;
- Ca nào;
- Ai vận hành;
- Lot vật liệu nào;
- Nhà cung cấp nào.
Nếu các thông tin này nằm trên nhiều file hoặc hệ thống riêng biệt, thời gian điều tra sẽ kéo dài và làm giảm hiệu quả xử lý.
6. Số hóa quản lý chất lượng với ESVN ERP
Trong doanh nghiệp sản xuất có nhiều máy móc, nhiều mã sản phẩm và lượng dữ liệu QC lớn, việc sử dụng Control Chart độc lập trên Excel dần trở nên khó kiểm soát.
Doanh nghiệp cần một hệ thống dữ liệu tập trung để kết nối chất lượng với toàn bộ quá trình sản xuất.
Với ESVN ERP, dữ liệu có thể được quản lý xuyên suốt từ:
Đơn hàng → Kế hoạch sản xuất → Lệnh sản xuất → Nguyên vật liệu → Công đoạn → Máy móc → QC → Thành phẩm → Kho.
Nhờ đó, dữ liệu chất lượng không còn tồn tại như một bảng riêng lẻ mà được gắn trực tiếp với bối cảnh sản xuất.
Khi phát hiện một chỉ số bất thường, doanh nghiệp có thể nhanh chóng truy xuất:
- Sản phẩm;
- Lệnh sản xuất;
- Máy;
- Công đoạn;
- Ca làm việc;
- Nhân viên;
- Lot nguyên vật liệu;
- Nhà cung cấp.
Việc số hóa cũng giúp doanh nghiệp xây dựng dashboard theo dõi các chỉ số như:
- Tỷ lệ NG;
- Tỷ lệ lỗi;
- Chất lượng theo máy;
- Chất lượng theo ca;
- Chất lượng theo sản phẩm;
- Xu hướng chất lượng;
- Các chỉ số kiểm soát quá trình.
Thay vì chờ báo cáo cuối ngày, bộ phận quản lý có thể theo dõi dữ liệu liên tục và phát hiện điểm bất thường nhanh hơn.
Khi Control Chart được kết hợp với dữ liệu ERP, sản xuất và thiết bị, doanh nghiệp từng bước hình thành một chu trình quản lý chất lượng chủ động:
Thu thập dữ liệu → Phân tích → Phát hiện bất thường → Cảnh báo → Truy xuất nguyên nhân → Khắc phục → Cải tiến.
Đây cũng là nền tảng để doanh nghiệp hướng tới các mô hình quản trị sản xuất hiện đại như Zero Defect, Predictive Quality và Smart Factory.
Kết luận
Control Chart là công cụ quan trọng giúp doanh nghiệp theo dõi mức độ ổn định của quá trình sản xuất, nhận diện sớm những biến động bất thường và hạn chế nguy cơ phát sinh sản phẩm lỗi.
Tuy nhiên, giá trị của biểu đồ kiểm soát không nằm ở việc doanh nghiệp tạo được bao nhiêu biểu đồ mà nằm ở khả năng biến dữ liệu thành hành động.
Khi dữ liệu chất lượng được kết nối với lệnh sản xuất, máy móc, nguyên vật liệu và toàn bộ hoạt động vận hành, doanh nghiệp có thể truy xuất nguyên nhân nhanh hơn, giảm sai sót và chủ động cải tiến chất lượng.
Với ESVN ERP, doanh nghiệp có thể từng bước số hóa dữ liệu sản xuất và quản lý chất lượng trên một nền tảng thống nhất, tạo tiền đề cho quản trị theo thời gian thực và xây dựng Smart Factory.
ESVN ERP – Kết nối dữ liệu sản xuất, kiểm soát chất lượng và tối ưu vận hành trên một hệ thống thống nhất.
